Eine Manschette für brennbare Rohre, oft auch als Brandschutzmanschette bezeichnet, ist eine Vorrichtung, die dazu dient, die Ausbreitung von Feuer und Rauch entlang brennbarer Rohrleitungen, die durch Wände oder Decken verlaufen, zu verhindern. Diese Manschetten spielen eine wichtige Rolle im Brandschutz, besonders in Gebäuden, wo Rohrleitungen durch mehrere Bereiche oder Etagen führen.
Brandschutzmanschetten bestehen üblicherweise aus zwei Teilen: einem Gehäuse aus Blech und einer Einlage aus einem intumeszierenden Material. Weiterhin kommen natürlich noch die Schrauben, die Einbauanleitung, das Kennzeichnungsschild und ggf. zugelassene Schallschutzschläuche hinzu. Die intumeszierende Einlage besteht aus einem Werkstoff, der zweckgerichtet sein Volumen vergrößert. Unter Einwirkung von Hitze, typischerweise im Bereich zwischen 130 bis 160°C, beginnt sie aufzuquellen. Bei diesen Temperaturen wird das abgeschottete Rohr im Brandraum langsam weich und fängt an, sich zu verformen.
In dieser ersten Brandphase ist das Rohr noch insoweit intakt, als dass hierdurch kein sogenannter Kaltrauch in angrenzende Bereiche übertragen werden kann. Es muss aber der Ringspalt zwischen Rohr und Bauteil gemäß Zulassung verschlossen sein, da bis zum vollständigen Aufquellen der Manschette ansonsten hierdurch Rauch dringen könne. Mit steigender Temperatur dehnt sich die Brandschutzmasse auf das 10- bis 15-fache ihres ursprünglichen Volumens aus, drückt mit bis zu 10 bar auf das inzwischen weich gewordene Rohr und quetscht es ab. Damit der Druck zielgerichtet aus das Rohr wirken kann, bildet das Blechgehäuse eine äußere Grenze.
Um die Wirkung in Richtung des Mittelpunktes sicher zu stellen, muss das Gehäuse unbeschädigt, richtig verschlossen und an allen Laschen montiert sein. Im weiteren Verlauf wird das Rohr im Brandraum schmelzen oder sogar verbrennen. In der Manschette hat sich aus dem Brandschutzmaterial ein Ascheschaum gebildet, der für den geforderten Zeitraum (typischerweise 90 bis 120 Minuten) den sicheren Raumabschluss zu angrenzenden Bereichen aufrechterhält. So kann weder Hitze noch Rauch durchdringen und Personen und Sachwerte sind sicher.

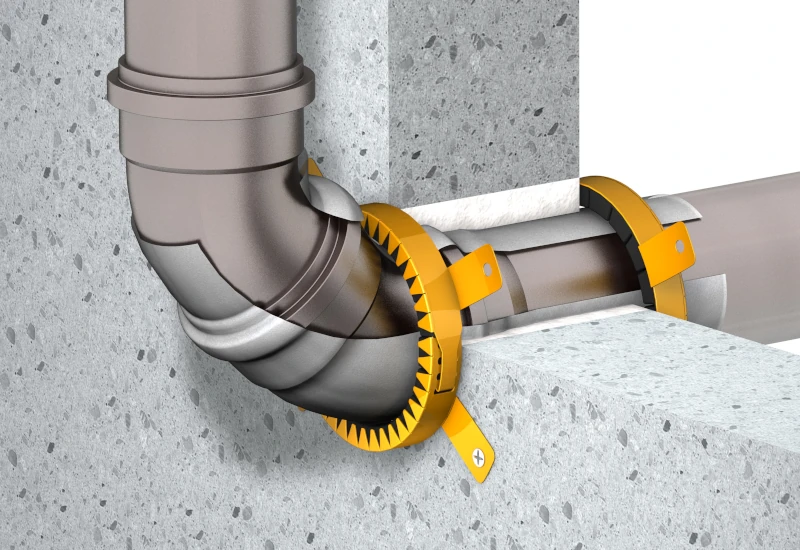

Curaflam® ECOPro ist die perfekte Lösung zur Abschottung von Rohrleitungen aus PVC, PP, PE-HD, LDPE, PB, PE-X, ABS O ≤ 160 mm. Das Produkt ist zugelassen für schalldämmende Abwasserrohre, Kunststoff-Verbundrohre mit Aluminiumeinlage O ≤ 110 mm und Aquatherm-Rohrleitungen O ≤ 110 mm. Sie ist für PE-Schalldammstreifen 3 - 5 mm, Synthese-Kautschuk 9 - 43 mm und PE-Weichschaum-Schlauche 9 - 25 mm zugelassen.
Es gelten folgende Montagebedingungen:
Einige speziell zugelassene Systeme, wie etwa Curaflam® Rollit ISO Pro und System Conlit, erlauben dabei einen Nullabstand sowohl im eigenen System als auch zu fremden Abschottungen. Dies gilt auch für Absperrvorrichtungen nach DIN 18017, die speziell für Lüftungsanlagen konzipiert sind. Eine effektive Abschottung kann auch bei komplexen Installationen wie doppelten 45° Bögen gewährleistet werden. Hierbei kommen Steck- oder E-Muffen sowie Metall-Spannverbinder zum Einsatz, die eine sichere und dauerhafte Abdichtung ermöglichen.

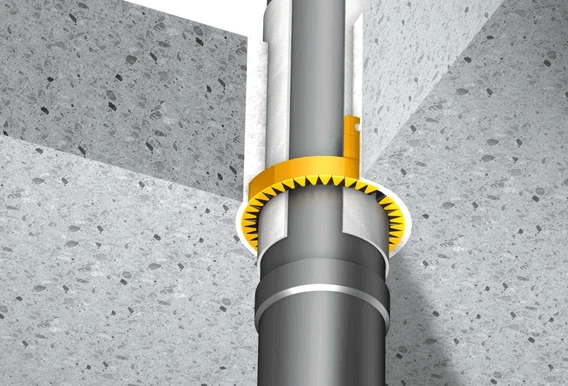

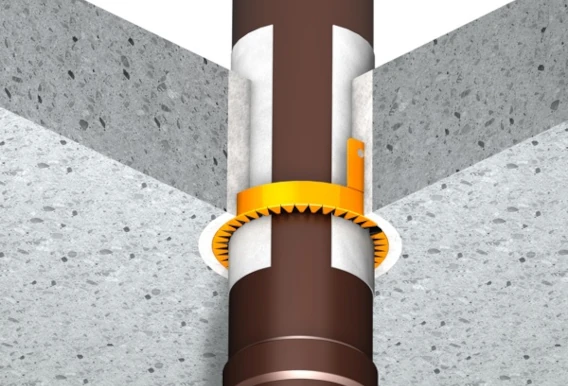

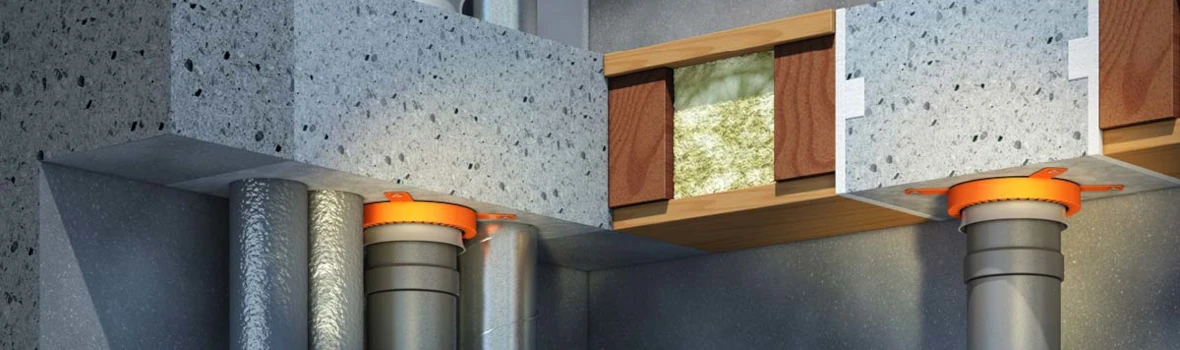

Die Brandschutzmanschetten können beidseitig vor Wänden aus Porenbeton, Stahlbeton, Beton oder Mauerwerk sowie leichten Trennwänden mit einer Mindestdicke von 100 mm angebracht werden. Für die Installation in oder unter Deckenkonstruktionen aus Porenbeton, Stahlbeton oder Beton muss die Deckendicke mindestens 150 mm betragen. Zudem sind die Brandschutzmanschetten für die Abschottung in feuerhemmenden Holzbalkendecken mit einer Mindestdicke von 150 mm zugelassen.
